Die Schweißnahtdokumentation ist das rechtliche & technische Fundament für Abnahmen, Wartungen und Sicherheit.

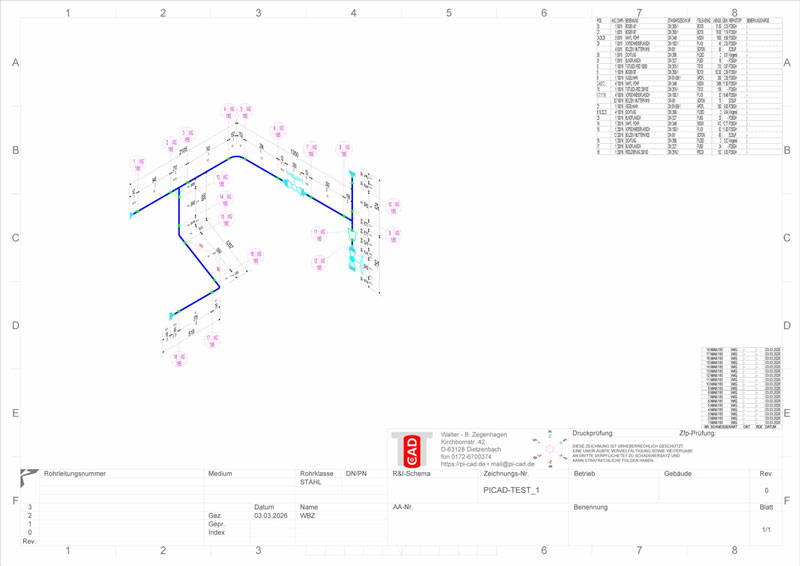

Isometrische Pläne
2D-Isometrien, die den tatsächlichen Zustand der Anlage schon vor der Montage widerspiegeln.

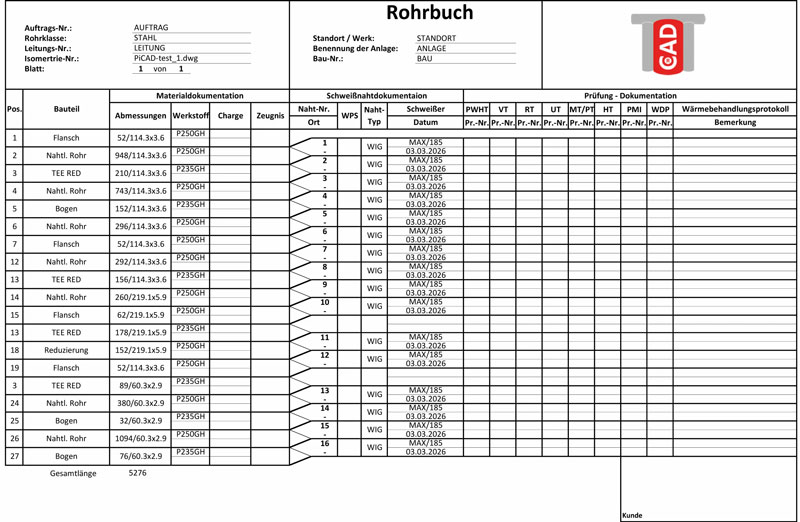

Nahtverzeichnis & Rohrbuch
Unverzichtbar für die Qualitätssicherung: Detaillierte Erfassung jeder Schweißnaht inklusive Schweißer-Identifikation, Verfahrensprüfung und Datum.

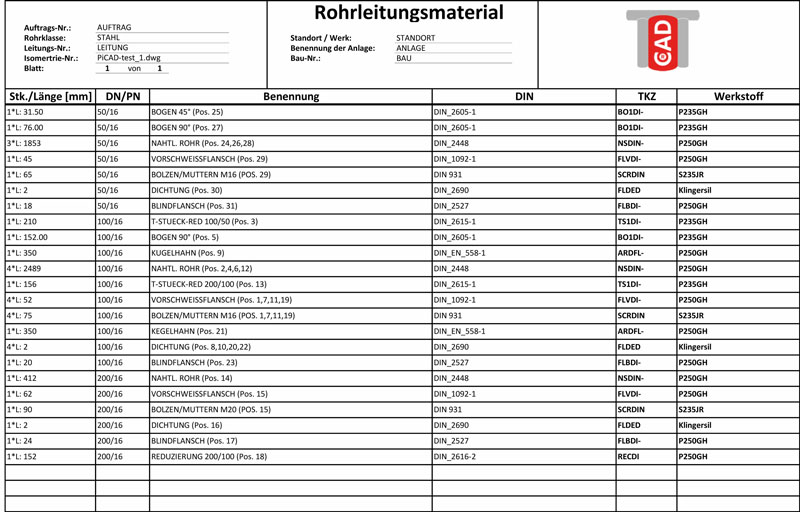

Material- & Stücklisten
Lückenlose Rückverfolgbarkeit aller verbauten Komponenten nach DIN/EN Normen - inklusive Werkstoffzeugnissen.
Beispiel-Dokumentation (PDF)
Sehen Sie selbst: Rohrbuch, Materialliste und Isometrie-Verknüpfung im Detail.
Schweißverfahren im Fokus der Dokumentation
- WIG (141): Das Wolfram-Inertgas-Schweißen ist der Goldstandard im hochwertigen Rohrleitungsbau. Doch höchste Nahtqualität erfordert eine lückenlose Rückverfolgbarkeit. Mit unserer Lösung erfassen Sie Schweißparameter, Gas-Chargen und Zusatzwerkstoffe direkt an der Isometrie. So wird die Dokumentation von Wurzellagen und Decklagen zum automatisierten Standardprozess.
- MAG (135): Hohe Abschmelzleistungen im Anlagenbau verlangen nach einer schnellen, digitalen Erfassung. Ob Massenfertigung oder komplexer Stahlbau: Dokumentieren Sie Schweißdraht-Chargen und Schweißer-Qualifikationen (ISO 9606-1) direkt im digitalen Rohrbuch. Minimieren Sie den manuellen Aufwand bei der Erstellung von Schweißnaht-Tabellen um bis zu 80%.
- E-Hand (111): Besonders bei Montagen unter schwierigen Bedingungen ist eine saubere Dokumentation oft die größte Hürde. Schluss mit verschmutzten Papierlisten! Erfassen Sie Schweißnaht-IDs und Prüfstatus (RT, UT, PT) mobil und verknüpfen Sie diese sofort mit dem CAD-Modell. So behalten Sie den Überblick über jede Elektrode und jede Naht – vom ersten Heftpunkt bis zur Abnahme.
- Orbital: Die Königsklasse im Rohrleitungsbau liefert digitale Schweißprotokolle in Echtzeit. Unsere Software schließt die Lücke zwischen Schweißstromquelle und Isometrie. Übernehmen Sie die Prozessdaten der Orbitalsteuerung direkt in Ihre Schweißnaht-Dokumentation und erstellen Sie rechtssichere Übergabeprotokolle für Pharmazie- und Lebensmittelanlagen per Mausklick.
Das Problem
- Chaos vermeiden: Handschriftliche Listen, unübersichtliche Exceltabellen und fehlende Chargennummern kosten Zeit und Nerven bei der Abnahme.
- Prüfungsangst ade: Ob Röntgenprüfung (RT), Ultraschall (UT) oder Farbeindringprüfung (PT) – wenn die Doku nicht steht, gibt es keine Freigabe.
Die Lösung: PiCAD®
- Automatische Isometrie-Verknüpfung: Jede Schweißnaht bekommt ihre eindeutige ID direkt im Plan.
- Das digitale Rohrbuch: Per Knopfdruck generierst du die komplette Dokumentation inklusive Materialzeugnissen und Schweißer-Qualifikationen.
- Rechtssicherheit: Konformität mit Druckgeräterichtlinien ohne manuellen Übertragungsfehler.
Experten-Wissen: Schweißnaht-Dokumentation FAQ
Wie erstelle ich ein rechtssicheres Rohrbuch nach EN 13480-5?
Ein normgerechtes Rohrbuch muss jede Schweißnaht eindeutig einer Isometrie zuordnen. Es enthält die Schweißer-Identifikation, das Schweißverfahren (WPS), die verwendeten Zusatzwerkstoffe mit Chargennummern sowie die Ergebnisse der zerstörungsfreien Prüfung (ZfP). PiCAD® automatisiert diesen Prozess direkt aus der Planung heraus.
Was ist bei der Rückverfolgbarkeit von Werkstoffzeugnissen 3.1 zu beachten?
Nach Druckgeräterichtlinie müssen alle drucktragenden Bauteile bis zum Schmelzennachweis rückverfolgbar sein. In der Schweißnahtdokumentation müssen die Zeugnisnummern der Rohre und Formstücke (Fittings) den entsprechenden Nähten zugeordnet werden. Unser System verknüpft diese Daten digital mit der Stückliste.
Warum ist eine Excel-Vorlage für Schweißnahtlisten oft riskant?
Manuelle Excel-Listen sind anfällig für Übertragungsfehler. Ein Tippfehler bei einer Weld-ID oder einer Schweißer-Nummer kann bei der Endabnahme durch den TÜV oder andere Prüfstellen zu teuren Nachprüfungen führen. Eine CAD-integrierte Lösung wie PiCAD® schließt menschliche Fehler beim Datentransfer nahezu aus.
Können ZfP-Prüfberichte (RT, UT, PT) direkt integriert werden?
Ja, eine moderne Dokumentation sollte den Status der zerstörungsfreien Prüfung pro Naht direkt ausweisen. In PiCAD® können Prüfberichte direkt den Schweißnaht-IDs zugeordnet werden, sodass am Ende ein lückenloses Protokoll für die gesamte Anlage entsteht.
Die Lösung: PiCAD® – Dokumentation als „Abfallprodukt“
Verabschieden Sie sich von der mühsamen Nachbereitung Ihrer Schweißunterlagen. Mit PiCAD® entsteht die Dokumentation parallel zur Konstruktion – vollautomatisch und fehlerfrei. Während Sie die Isometrie finalisieren, generiert das System im Hintergrund bereits das digitale Rohrbuch inklusive aller Schweißnaht-IDs.
Das Ergebnis: Die fertige Übergabedokumentation ist nur noch einen Mausklick entfernt!
